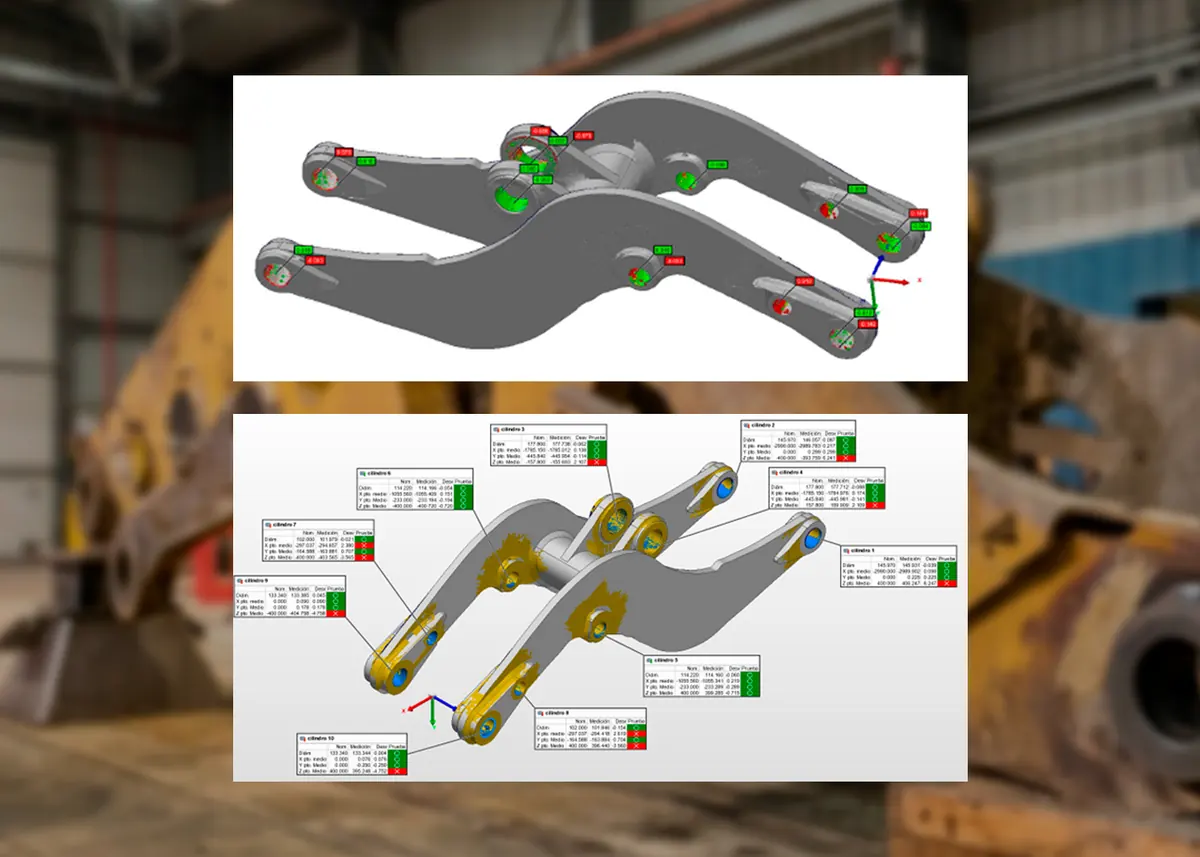

COMPARACIÓN 3D CONTRA CAD
Identificación de diferencias entre la superficie medida y el modelo de referencia.
02 / CONTROL Y VERIFICACIÓN
INSPECCIÓN Y
INSPECCIÓN Y
CONTROL DIMENSIONAL
En ENVAL realizamos la medición e inspección dimensional de piezas, componentes y conjuntos industriales mediante tecnología de medición 3D.
Comparamos la geometría medida con modelos CAD, planos o dimensiones de referencia para identificar desviaciones.
CAPACIDADES METROLÓGICAS¿QUÉ PODEMOS
¿QUÉ PODEMOS
VERIFICAR?
La estrategia de medición se define según la pieza, las tolerancias, la referencia nominal, el entorno y el objetivo de inspección.
MAPAS DE DESVIACIONES
Comparación visual de superficies con escala de colores y unidades.
DIMENSIONES Y GEOMETRÍAS
Evaluación de medidas y características geométricas definidas en el alcance.
DIÁMETROS Y DISTANCIAS
Medición de diámetros, separaciones, alturas y posiciones.
FORMA Y ORIENTACIÓN
Planicidad, paralelismo y perpendicularidad.
GEOMETRÍA 3D
Cilindricidad, alineamiento, concentricidad y orientación.
COMPONENTES INDUSTRIALES
Inspección de piezas fabricadas, reparadas, desgastadas o montadas.
INFORMES DE INSPECCIÓN
Valores medidos, referencias, desviaciones y tolerancias cuando estén definidas.
FLUJO DE INSPECCIÓNDEL REQUISITO
DEL REQUISITO
AL RESULTADO VERIFICADO
Un proceso controlado permite relacionar cada resultado con su referencia, característica evaluada y criterio de aceptación.
01
PLANIFICACIÓN
Revisión de CAD, planos, tolerancias, referencias y puntos críticos.
PLAN02

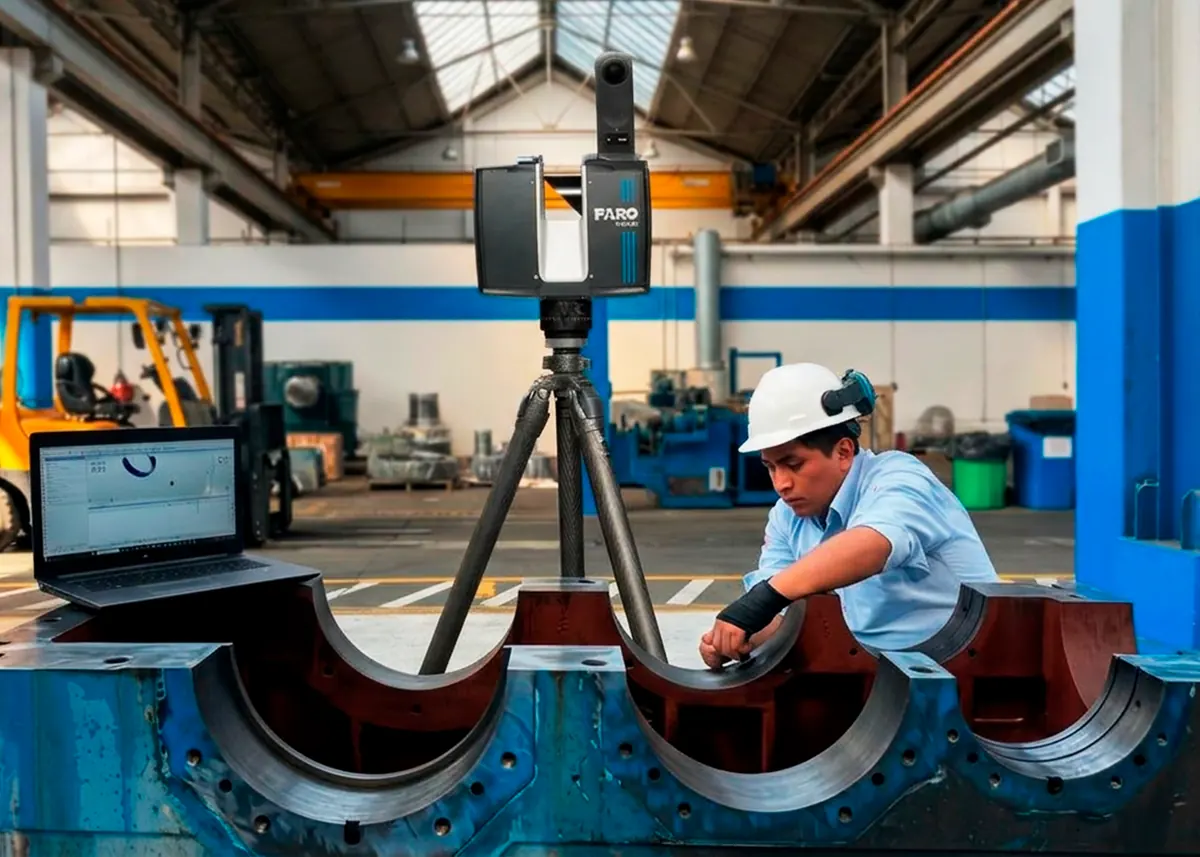

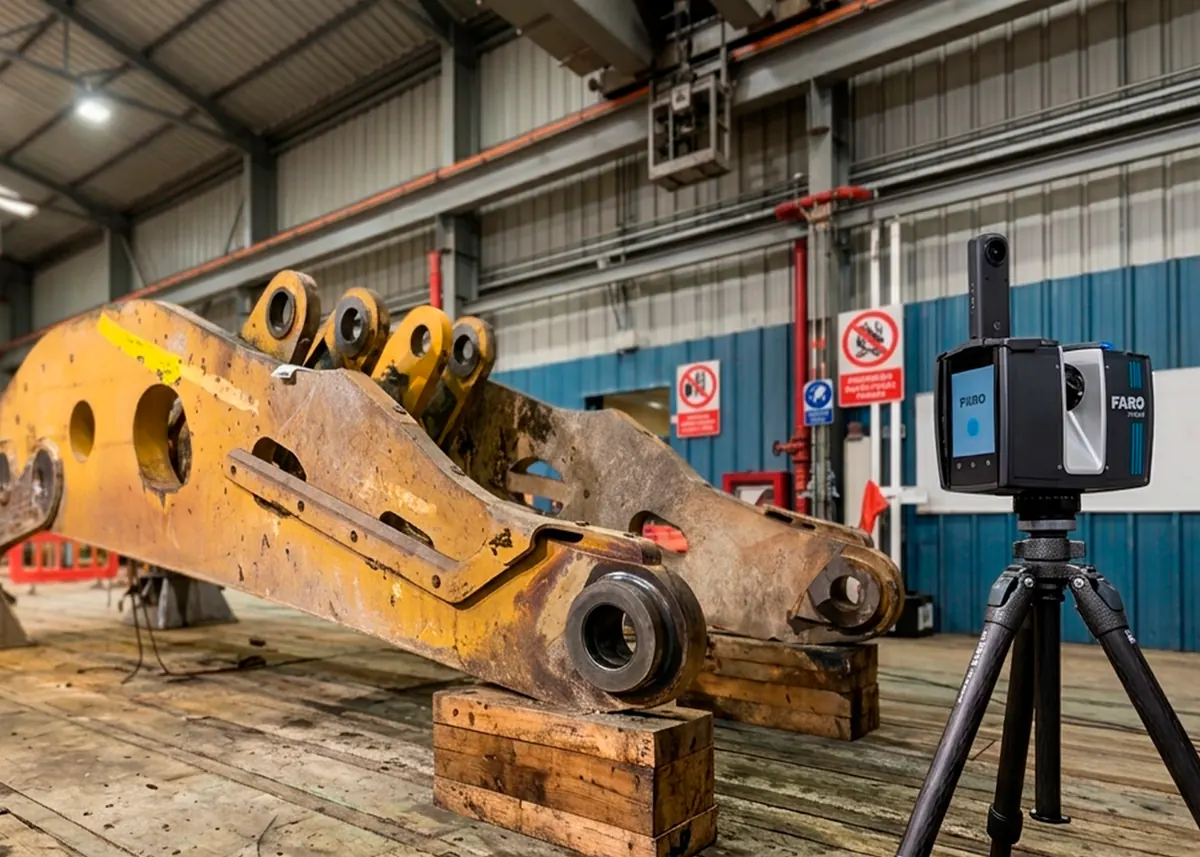

MEDICIÓN 3D
Captura de la geometría mediante la tecnología adecuada.
MEASURE03
ANÁLISIS
Alineación, comparación y evaluación de características dimensionales.
ANALYZE04
INFORME
Presentación de valores medidos, referencias, desviaciones y observaciones técnicas.
REPORTAPLICACIONESCONTROL PARA COMPONENTES
CONTROL PARA COMPONENTES
Y CONJUNTOS INDUSTRIALES
Relacionamos cada medición con las necesidades de control de calidad, fabricación, montaje o mantenimiento del proyecto.
APLICACIÓN / 01

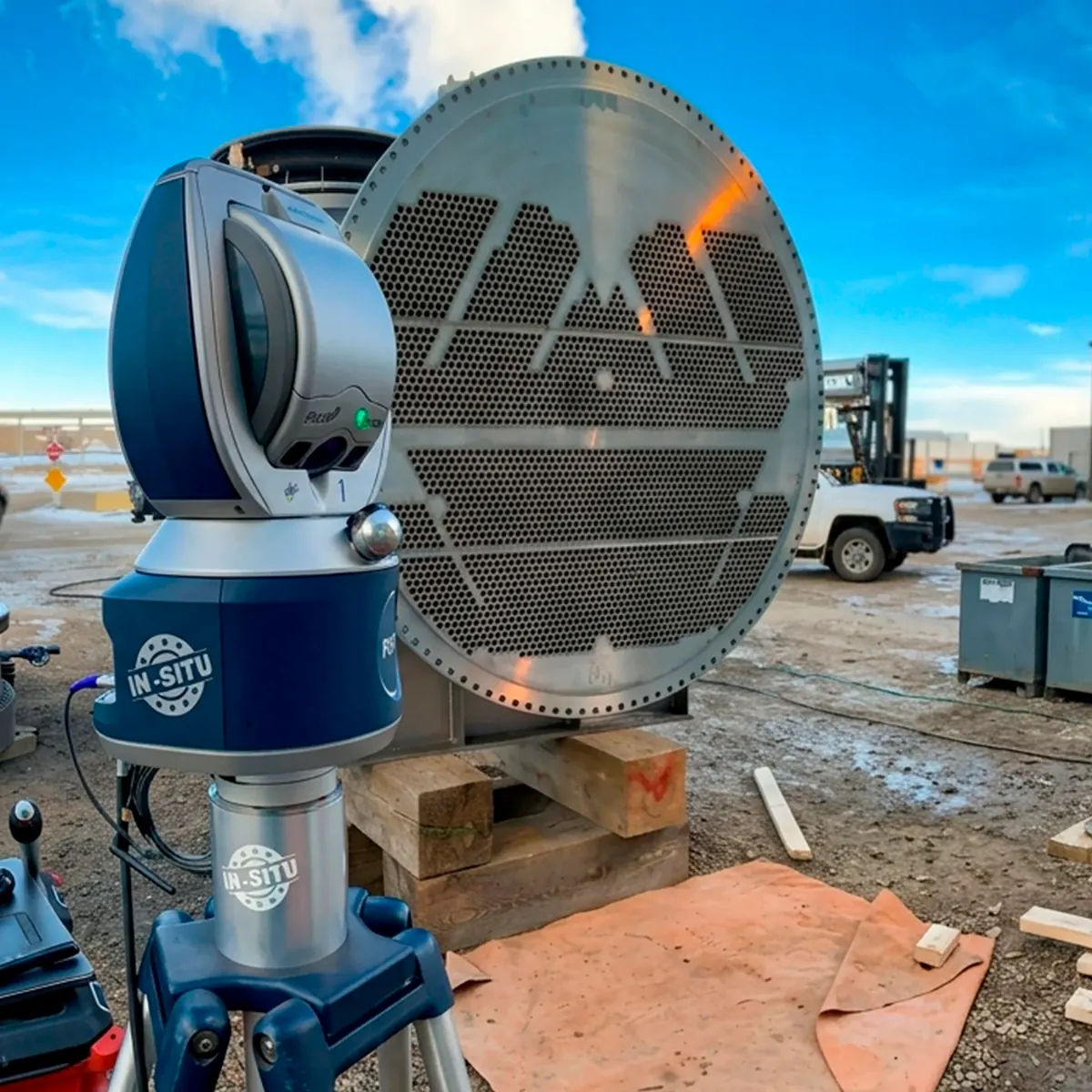

COMPONENTES MECANIZADOS Y BRIDAS
Control de dimensiones, superficies funcionales, planicidad de caras y ubicación de perforaciones.
APLICACIÓN / 02

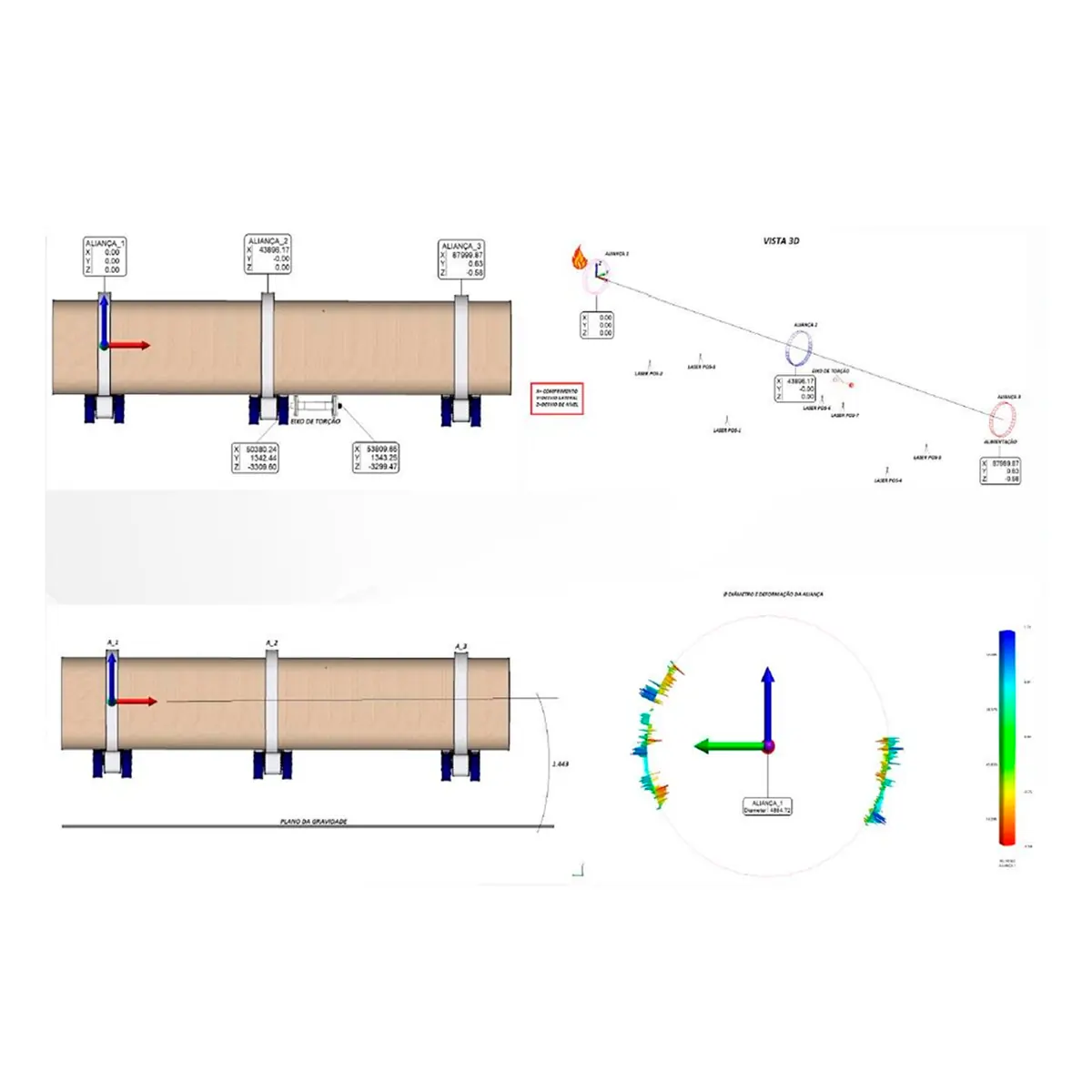

BASTIDORES Y ESTRUCTURAS
Verificación de distancias, ángulos, geometrías, posiciones, superficies de montaje y zonas de unión.
APLICACIÓN / 03

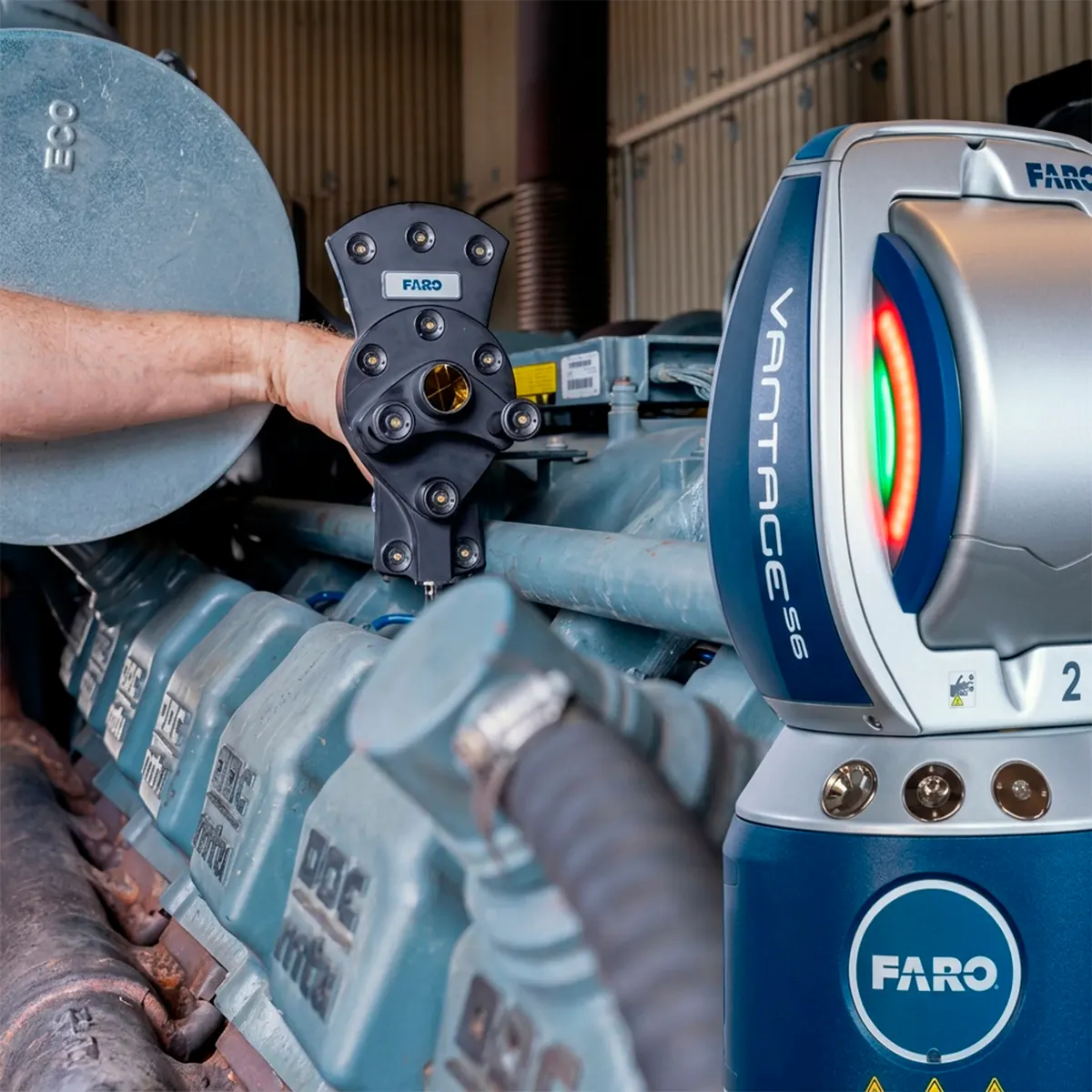

COMPONENTES MINEROS
Comparación de geometrías y evaluación de desgaste con la referencia adecuada.
APLICACIÓN / 04

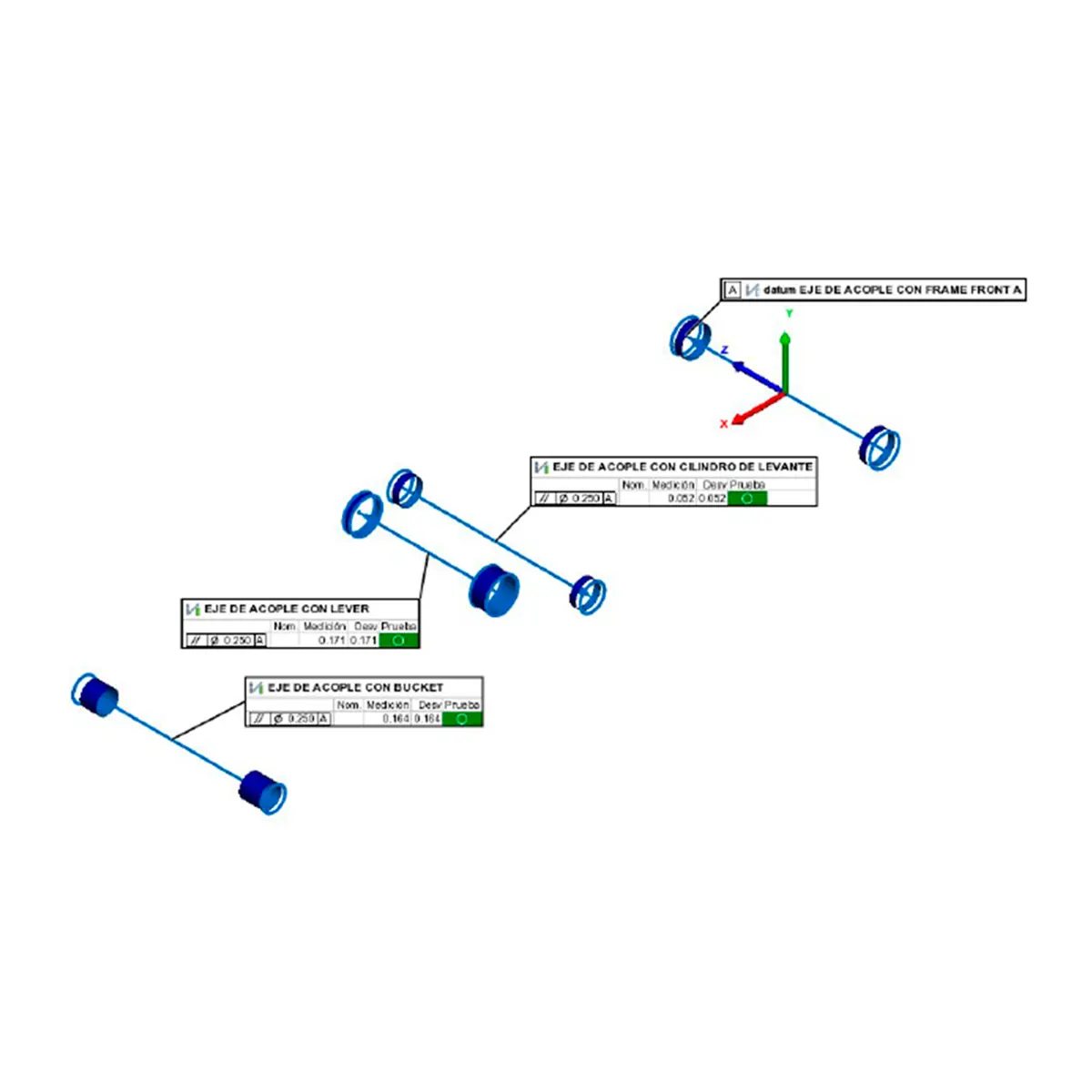

CONJUNTOS MECÁNICOS
Verificación dimensional de componentes, zonas de unión y condiciones de montaje.

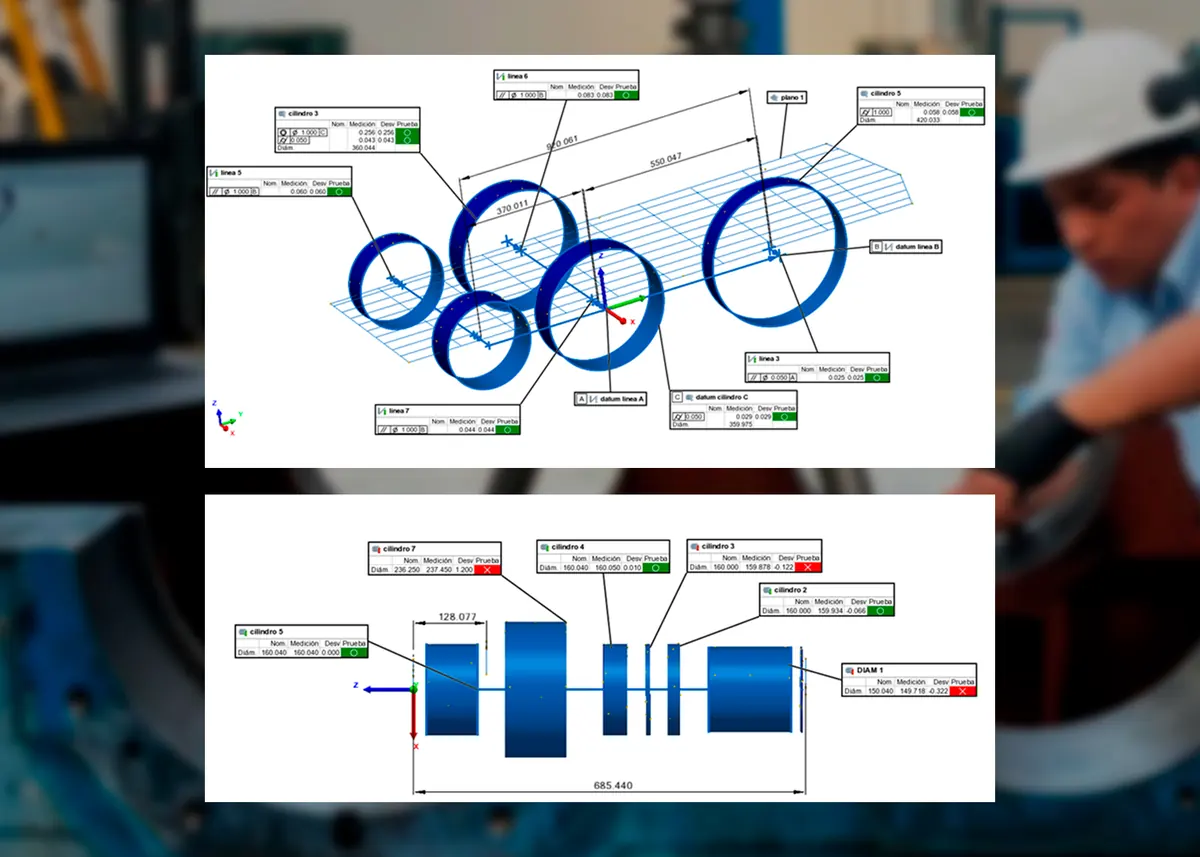

ENTREGABLESREPORTES TÉCNICOS
REPORTES TÉCNICOS
CLAROS Y TRAZABLES
Los entregables se definen según el alcance contratado y los criterios de evaluación disponibles.
Informe dimensionalMapas de desviacionesVistas y seccionesValores y tolerancias aplicablesObservaciones técnicasNubes o mallas según alcance
